Q611氣動二片式內螺紋球閥

一、氣動二片式內螺紋球閥 產品特性

氣動二片式內螺紋球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖出。

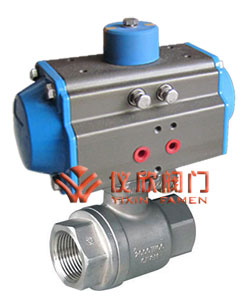

氣動二片式內螺紋球閥	氣動二片式內螺紋球閥尺寸圖

二、氣動二片式內螺紋球閥 主要性能規范

公稱通徑DN(mm)		15-65
材料\材料代號		C	P	R
主要 零件	閥體	WCB	CF8 304	CF8M 316
	球板	WCB	CF8 304	CF8M 316
	閥桿	2Cr13	0Cr18Ni9	0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯 對位聚笨
	填料	聚四氟乙烯 柔性石墨
適用 工況	適用介質	水蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～350℃
執行器	型號	63系列、SW系列
	氣源壓力	0.4～0.7MPa
二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型

三、氣動二片式內螺紋球閥 主要尺寸及重量

公稱通徑DN/mm	管螺紋 G/in	尺寸						重量
		D1	L	L1	L0	D	H
15	G1/2	48	90	45	140	34.6	76	0.87
20	G3/4	58	100	50	160	41.6	81	2
25	G1	66	115	58	180	53.1	92	4
32	G1 1/4	80	130	64	200	63.5	112	5
40	G1 1/2	92	150	75	250	69.3	121	7.5
50	G2	114	180	90	300	86.5	137	10
65	G2 1/2	136	190	100	300	104	147	12
