自由浮球式蒸汽疏水閥

一、自由浮球式蒸汽疏水閥 概述

CS41H型自由浮球式蒸汽疏水閥是自動閥門,尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。

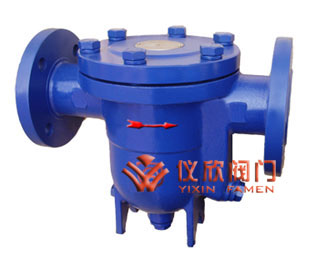

自由浮球式蒸汽疏水閥	自由浮球式蒸汽疏水閥結構圖

二、自由浮球式蒸汽疏水閥 特點

自由浮球式蒸汽疏水閥的結構簡單,閥腔內唯一的動作元件---不銹鋼空心浮球,采用高精度研磨工藝制造,整個球面均可做密封面,工作時無集中磨損,使用壽命長;閥腔內無易損件,可靠性高.研磨后的不銹鋼浮球球圓精度高,密封性好,工作時無新鮮蒸汽泄漏.閥腔內的浮球即是浮子,也是密封件,浮球能根據水位變化而自由調節閥孔的開度,該閥能連續排放凝結水,過冷度≈0℃,工作質量高.

三、自由浮球式蒸汽疏水閥 性能

能連續排水、性穩定、排水量大、漏水量小。
能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

四、自由浮球式蒸汽疏水閥 工作原理

本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。

五、自由浮球式蒸汽疏水閥 主要零部件材料

閥體材料	碳鋼WCB、不銹鋼304
閥蓋材料	碳鋼WCB、不銹鋼304
閥座球材料	不銹鋼304
過濾網	不銹鋼304

六、自由浮球式蒸汽疏水閥 國標法蘭連接外形尺寸

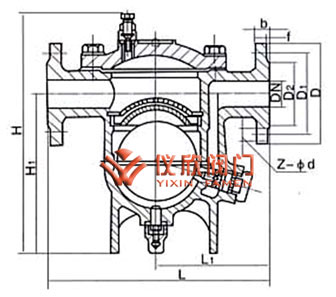

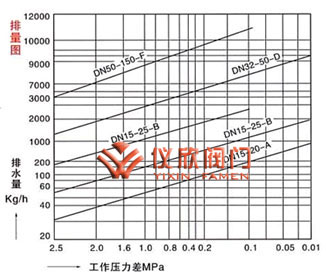

自由浮球式蒸汽疏水閥閥尺寸圖	自由浮球式蒸汽疏水閥工作壓力表

規格型號		安裝尺寸
		L	H	D	D1	D2	b	f	Z-?d
CS41H16pB	DN15	195	165	95	65	45	14	2	4×14
	DN20	195	170	105	75	55	14	2	4×14
	DN25	215	195	115	85	65	14	2	4×14
CS41H16p-D	DN25	270	215	115	85	65	14	2	4×14
	DN32	270	220	135	100	78	16	2	4×18
	DN40	280	260	145	110	85	16	3	4×18
	DN50	290	270	160	125	100	16	3	4×18
CS41H16p-F	DN50	410	350	160	125	100	16	3	4×18
	DN65	410	350	180	145	120	18	3	4×18
	DN80	430	390	195	160	135	20	3	8×18
	DN100	430	410	215	180	155	20	3	8×18
	DN150	480	510	280	240	210	24	3	8×18
CS41H-16p-G	DN80	550	390	195	160	135	20	3	8×18
	DN100	550	410	215	180	155	20	3	8×18
