可調恒溫式疏水閥

一、可調恒溫式疏水閥 結構原理

ST系列疏水閥屬于熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求調節螺釘進行調節。

STB為螺紋直通帶過濾器 STC為法蘭直通帶過濾器

可調恒溫式疏水閥	可調恒溫式疏水閥

二、可調恒溫式疏水閥 主要技術參數

1、公稱壓力PN：0.8、1.0、1.6、2.5、4.0MPa
2、公稱通徑DN：15、20、25、32、40、50、65、80、100mm
3、排水溫度：A組 65~100度
B組 95~135度
C組 130~165度
4、漏氣率：0.5%以下
5、壽命：10000小時以上
6、使用溫度：80~450度
7、連接方式三種：一 ST為螺紋角式

三、可調恒溫式疏水閥 主要外形連接尺寸

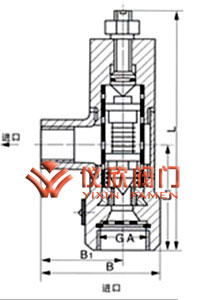

可調恒溫式疏水閥閥尺寸圖	可調恒溫式疏水閥閥工作壓力表
