自力式流量調節閥

一、自力式流量調節閥 概述

V130D05T/V131D05 自力式流量調節閥，由一個帶有設定流量的控制閥門和執行器組成。適用于非腐蝕性的液體，在系統管道中的流量控制。
主要特點如下：
1、 具有壓力平衡功能，靈敏度高
2、 低噪音，性能可靠，免于維護
3、 采用標準模塊化設計
4、 通過節流閥按標準圖調節流量，方便快捷。
5、 通過組合件，可以進行多項組合控制

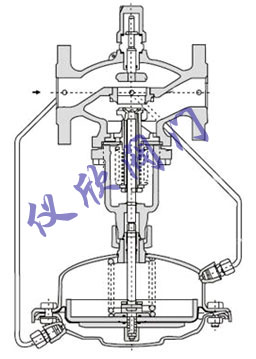

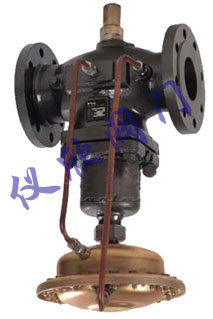

自力式流量調節閥	自力式流量調節閥結構圖

二、自力式流量調節閥 性能參數

公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公稱壓力：PN1.6、4.0MPa
法蘭標準：ANSI、JIS、DIN、GB、JB（特殊可按用戶提供）
閥體材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料：硬密封--不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封--不銹鋼鑲嵌橡膠圈
壓力平衡：不銹鋼波紋管（DN15～125）、平衡膜片（DN150～250）

三、自力式流量調節閥 執行器

有效面積? (cm2)	250	630
節流器壓差(MPa)	0.02；0.05
允許上下膜室之間最大壓差(MPa)	0.4	0.15
材?? 料	膜蓋：鋼板鍍鋅；???????? 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1；?????? 卡套式接頭：R1/4〞

四、自力式流量調節閥 主要技術參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
公稱壓力MPa		1.6；4.0
有效壓力下最大流量（m3/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作溫度 ℃		≤140
		硬密封配隔離罐≤200										配隔離罐 加長件≤200
壓力平衡元件		波紋管										滾動膜片
法蘭標準		ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質		鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質		不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力		公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)

五、自力式流量調節閥 性能指標

控制精度		±5％
允許泄漏量（在規定試驗條件下）	軟密封	4×10-4額定容量
	硬密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

六、自力式流量調節閥 允許壓差

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
最大允許壓差△P(MPa)	PN16	1.6								1.5		1.2	1.0
	PN40	2.0

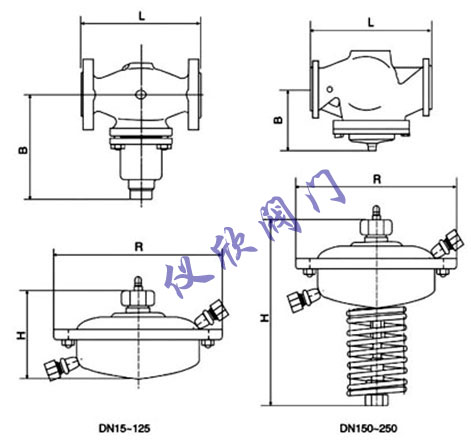

七、自力式流量調節閥 外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L mm	130	150	160	180	200	230	290	310	350	400	480	600	730
B mm	121	212	238	238	240	240	275	275	380	380	295	325	372
φR mm	263										380
H mm	150										520
約重	21	23	24	27	31	36	47	55	74	93	118	178	261
