電動V型調節球閥

一、電動V型調節球閥　概述

電動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
ZAJV電動V型調節球閥，由YXR、PSQ電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。
電動V型球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。
電動V型球閥 廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

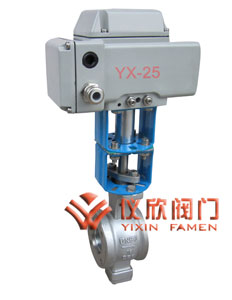

電動V型球閥(法蘭式)	電動V型球閥(對夾式)

二、電動V型調節球閥　閥體部分技術參數

型式	直通兩體式鑄造?V 型球閥?DN25～200 直通整體式鑄造?V 型球閥?DN250～300
公稱通徑	DN25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
連接形式	法蘭連接：RF、FM，標準按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000）
閥體材質	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
使用溫度	常溫型：-29～+150℃ 高溫型：+150～+450℃
填料	常溫型：楔型聚四氟乙烯填料 高溫型：柔性石墨成型填料
與執行機構連接	符合?ISO 5211/1～5211/3-1982

三、電動V型調節球閥 閥內件部分技術參數

閥芯型式	V 型缺口閥芯
流量特性	近似等百分比性，請參照圖?2
流量系數	請參見表?2
閥內件材質	閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
球芯轉角	90°

四、電動V型調節球閥 電動執行機構標準規格

參數	Unic-10	Unic-20	Unic-40	Unic-60	Unic-100	Unic-150
輸出軸力矩	10kgf·m	20kgf·m	40kgf·m	60kgf·m	100kgf·m	150kgf·m
電源電壓	單相??AC100V、200V、220V，50/60Hz
動作范圍	0～90°
動作時間	30 秒/（50Hz 時）					45 秒
驅動馬達	20W	30W	90W	90W	100W	100W
保護裝置	過熱保護器（自動恢復型）
環境溫度	-25～+55℃
絕緣電阻	100MΩ（500V-DC）
耐壓值	AC1500V 1 分鐘
手動操作	用可卸式手柄操作
限位元件	電動操作時：全開全閉極限開關；手動操作時：機械擋塊
防水性	相當于?IP65 標準
安裝狀態	可適應各種方向
重量	4.5kg	7.8kg	8.5kg	20kg	21kg	22kg
本體材質	鋁合金壓鑄
配線接口	PF 1/2×2?塑料防水接頭

五、電動V型調節球閥　主要零件材料及內部結構

本體材質為碳鋼
1	底座	WCB	LCB	WC9
2	閥體	WCB	LCB	WC9
3	下閥軸	2Cr13	2Cr13	2Cr13
4	密封圈	PTFE/PPL PPL
5	V球	CF8	CF8M	CF3M
6	上閥軸	2Cr13	2Cr13	2Cr13
7	填料	柔性石墨/PTFE
8	填料壓蓋	WCB	LCB	WC9
9	壓板	WCB	LCB	WC9
本體材質為不銹鋼
1	底座	CF8	CF8M	CF3M
?2	閥體	CF8	CF8M	CF3M
3	下閥軸	304	316	316L
4	密封圈	PTFE/PPL
5	V球	CF8	CF8M	CF3M
6	上閥軸	304	316	316L
7	填料	柔性石墨/PTFE
8	填料壓蓋	CF8	CF8M	CF3M
9	壓板	CF8	CF8M	CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置

六、電動V型調節球閥 KV值及流量特性

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑	28	31	37	40	53	66	89	104	130	173	212	255
流量系數?Kv	30	35	56	90	140	230	387	600	965	1567	2400	3900

七、電動V型調節球閥 外形尺寸

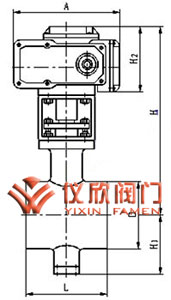

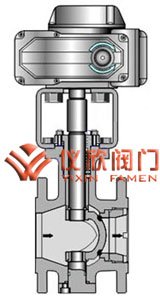

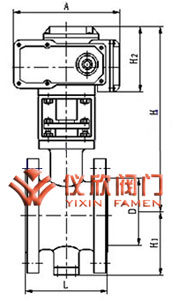

電動V型球閥外型尺寸圖（法蘭式）	電動V型球閥外型尺寸（對夾式）	電動V型調節球閥結構圖

公稱通徑	外形尺寸											執行機構		重量
	A		h1	h2	h3	h4	H1	H2	?D	n×?c
	①	②								①	②	①	②	①	②
25	165	165	114	136	12	265	212	348	70	4×?10	4×?10	Unic-10	Unic-10	8.1	9.2
32	178	180	114	136	12	265	212	348	70					9.1	10.3
40	165	190	152	176	15	305	257	386	70					12.5	15
50	178	216	160	200	15	315	279	409	70	4×?12			Unic-20	15	20.5
65	190	241	187	228	16	368	349	487	102		4×?12	Unic-40	Unic-40	25	30
80	203	283	193	230	20	370	354	494	102					35	40.6
100	305	305	209	250	16	390	393	533	102	4×?14				50	55
125	356	381	269	312	28	482	485	555	136×116		4×?14	Unic-60	Unic-100	103	113
150	394	403	284	325	28	495	515	685	136×116			Unic-100	Unic-150	115	125
200	457	502	322	365	28	540	589	764	136×116			Unic-150		165	170
250	533	568	460	530	36	—	815	—	165	4×?22	4×?22	—	—	185	200
300	610	648	475	565	36	—	875	—	165					205	220

①壓力等級為 ANSI 150 Lb；JIS 10 K；PN1.6MPa
②壓力等級為 ANSI 300 Lb；JIS 20 K；PN2.5、4.0MP
