直接作用彈簧薄膜式減壓閥

一、直接作用彈簧薄膜式減壓閥 結構特點和用途

本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路

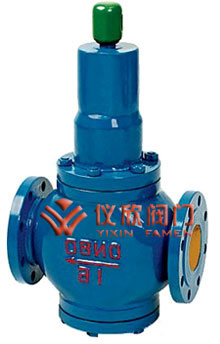

直接作用彈簧薄膜式減壓閥	直接作用彈簧薄膜式減壓閥尺寸圖

二、直接作用彈簧薄膜式減壓閥　主要技術參數和性能指標

型號	Y410X / Y110X	Y416X / Y116X	Y42X
公稱壓力(Mpa)	1.0	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1.0	1.6	2.5
最高進口壓力(Mpa)	1.0	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

三、直接作用彈簧薄膜式減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

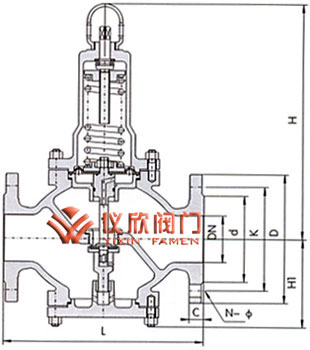

四、直接作用彈簧薄膜式減壓閥 外形尺寸

公稱通徑DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

五、直接作用彈簧薄膜式減壓閥 流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500
